새로운 냉동 기술: 달라진 점과 달라지지 않은 점

저온 구간에서 더 강력한 성능을 제공하는 새로운 냉동기술

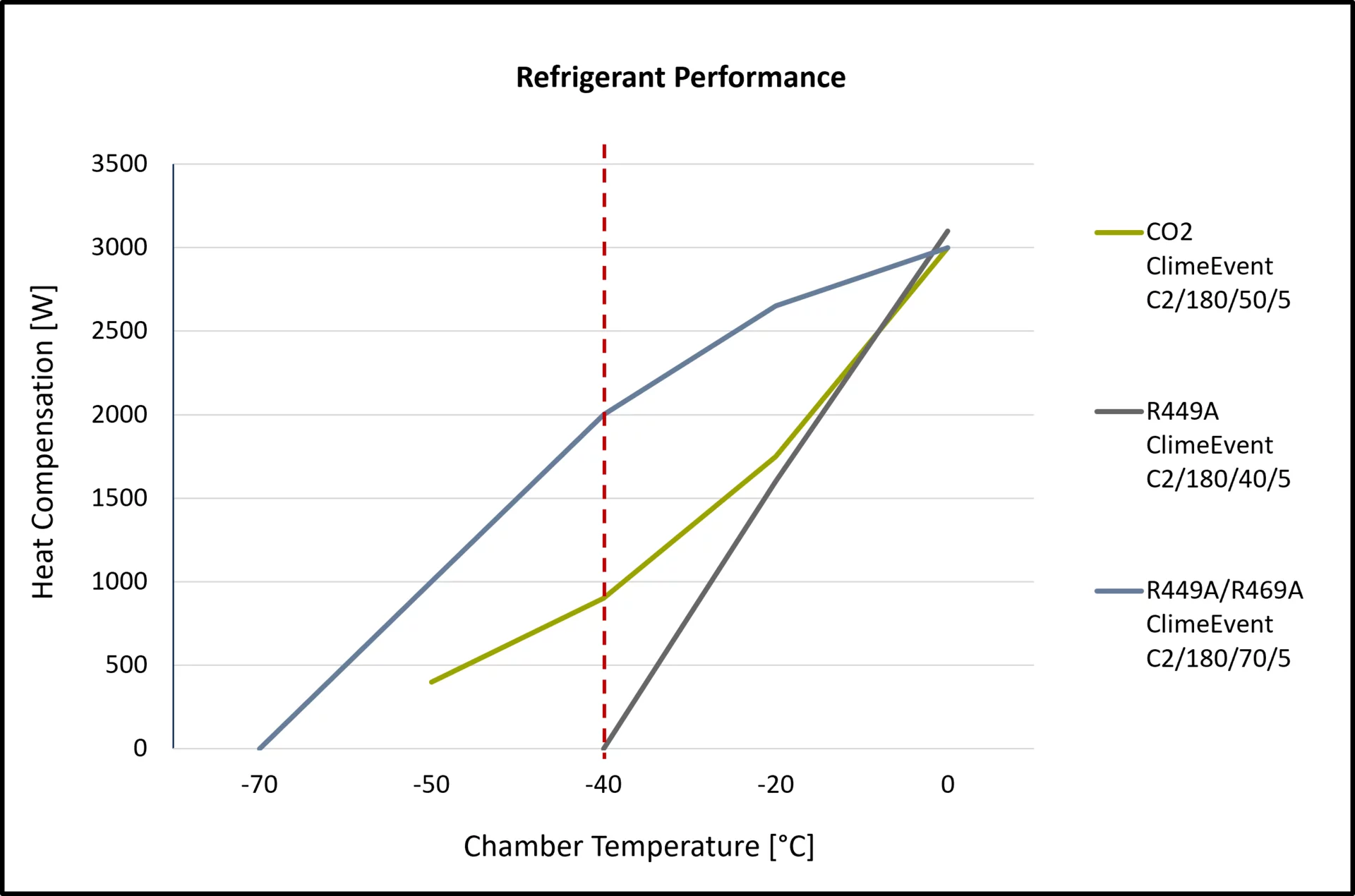

당사의 새로운 CO2 냉동 기술은 온도 및 온습도 챔버에서 -50°C에 도달하는 것을 가능케 합니다. 저온 구간에서 기존의 −40°C 냉동 기술보다 더 강력한 성능을 제공합니다. 많은 시험 표준에서의 임계점인 −40°C에서 새로운 냉동장치는 여전히 상당한 냉동능력과 열 보상을 제공합니다. 기존의 1단 냉동 기술로는 −30°C 이하에서 시험편을 거의 냉각시킬 수 없습니다.



설계, 연결, 장치 치수 상의 변화 없이 모든 Weiss Technik 챔버에서 기존의 −40°C 냉동 기술은 새로운  CO2 기반의 냉동 기술로 대체되었습니다. 환경적 파라미터들도 모두 동일하게 유지됩니다. 냉각수, 커넥터, 액세서리와 같은 인프라도 계속해서 사용할 수 있습니다. 몇 가지 기술적 파라미터들만 변경되었습니다.


CO2 냉동 관련 참고 사항

신규: 주파수 변환기로 인해 300mA 퓨즈가 필요합니다.

냉각수 온도는 12-28°C로 동일하게 유지됩니다.

최대 35°C의 주변 온도도 문제 없습니다.

모든 기기의 치수, 크기 및 설치 공간은 동일하게 유지됩니다

새로운 Simpac 2.0 컨트롤러에는 링 버퍼, Linux 및 NTP가 있습니다.

전자식 냉각수 조절기를 사용해 수압을 낮출 수 있습니다.

새로운 CO2 냉동 기술은 -50°C까지 냉각할 수 있습니다.

전력 소비량이 이전보다 낮아졌습니다.

낮은 음압 수준: CO2 냉동 시스템은 더 작고 조용한 부품을 사용합니다.

IEC 60068-2-14 Nb: -40°C 유지 단계에서의 충분한 열 보상. 캐스케이드 시스템이 필요하지 않습니다.

시스템 압력은 최대 120 bar이지만 단면과 부피는 훨씬 작습니다. 압력 장비 지침(Pressure Equipment Directive)에 문제가 없습니다.

CO2는 GWP1이며 가연성이 없습니다.

파라미터기존의 −40°C 제품 클래스새로운 CO2 냉동 시스템
냉매 GWP13971
에너지 소비더 낮음
음압레벨더 조용함
최대~까지의 냉각, 온도변화율 보장-18 °C-27 °C
시간적 온도 편차0,1 - 0,5 K0,1 - 0,5 K
공간 온도 균일성0,5 - 1 K0,5 - 1 K
냉각수 온도12-28 °C12-28 °C
주변 온도28/35 °C28/35 °C
설치 공간동일
설치 룸(실제 한계값)2,8 m³ per kg R449A14 m³ per kg CO2
압력 장비 범주없음없음
S!MPATI® 포트추가적으로 62542(ASCII 2050 및 2051용)

유형/테스트 챔버 크기

-40°C 제품 클래스(2025년부터 공급되지 않음)

CO2 제품 클래스(공급 가능)

-70°C 제품 클래스(공급 가능
LabEvent (temperature / climate)
20 Liter   on request --
34 Liter 5 K/min   5 K/min (-70°C)
64 Liter 3 K/min 3 K/min (-40°C) 3 K/min (-70°C)
100 Liter 5 K/min 4 K/min  (-50°C) 3 K/min & 10 K/min (-70°C)
150 Liter 5 K/min 4 K/min (-50°C) 3 K/min & 10 K/min (-70°C)
110/210 Liter 3 K/min 3 K/min (-50°C) 3 K/min & 5 K/min (-70°C)
500 Liter 3 K/min (-30 °C)

3 K/min (-50°C)

3 K/min (-60°C)

ClimeEvent & TempEvent
180 Liter 3 K/min & 5 K/min 3 K/min  3 K/min & 5 K/min
340 Liter 3 K/min & 5 K/min 3 K/min 3 K/min & 5 K/min
600 Liter 3 K/min & 5 K/min 4 K/min 3 K/min & 5 K/min
1000 Liter 3 K/min & 5 K/min 10 K/min 3 K/min & 5 K/min
1500 Liter 3 K/min & 5 K/min 7 K/min 3 K/min & 5 K/min
2000 Liter 3 K/min on request 3 K/min
270 Liter 10, 15, 20 K/min 2025 10, 15, 20, 25 K/min
480 Liter 10, 15, 20 K/min 2025 10, 15, 20, 25 K/min
800 Liter 10, 15, 20 K/min 2025 10, 15, 20, 25 K/min
1300 Liter 10, 15, 20 K/min 2025 10, 15, 20, 25 K/min

XXL 1600 Liter 3 K/min & 5 K/min -50°C  >4 K/min 3 K/min & 5 K/min
XXL 2450 Liter 3 K/min & 5 K/min -50°C  >3 K/min 2 K/min & 4 K/min
XXL 3400 Liter 3 K/min & 5 K/min -50°C  >2 K/min 2 K/min & 4 K/min

Walk-in (9m³ - 21m³) 2 K/min >2 K/min (alle -50°C) >2 K/min (alle -70°C)



성능 값은 전체 온도 범위의 10-90% 범위에서 IEC 60068-3-5에 따라 측정되었습니다.



2025년부터는 특수 기능이 있는 장비에도 CO2 냉동 시스템이 적용될 예정입니다:

  • ShakeEvent
  • SunEvent
  • AirEvent Gas & AirEvent Ozone
  • Constant climate chambers
  • R-chambers



많은 급속 온도 변화 챔버(>10K/min)가 CO2와 함께 제공되며 요청 시 측정할 수 있습니다.



모든 모델은 요청 시 F-가스 없이 제공되며, 일부 모델은 배송 기간이 더 길어질 수 있습니다.


다운로드

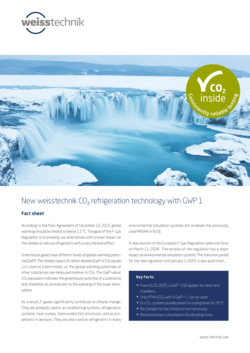

Factsheet-Refrigerant-CO2-EN.pdf
